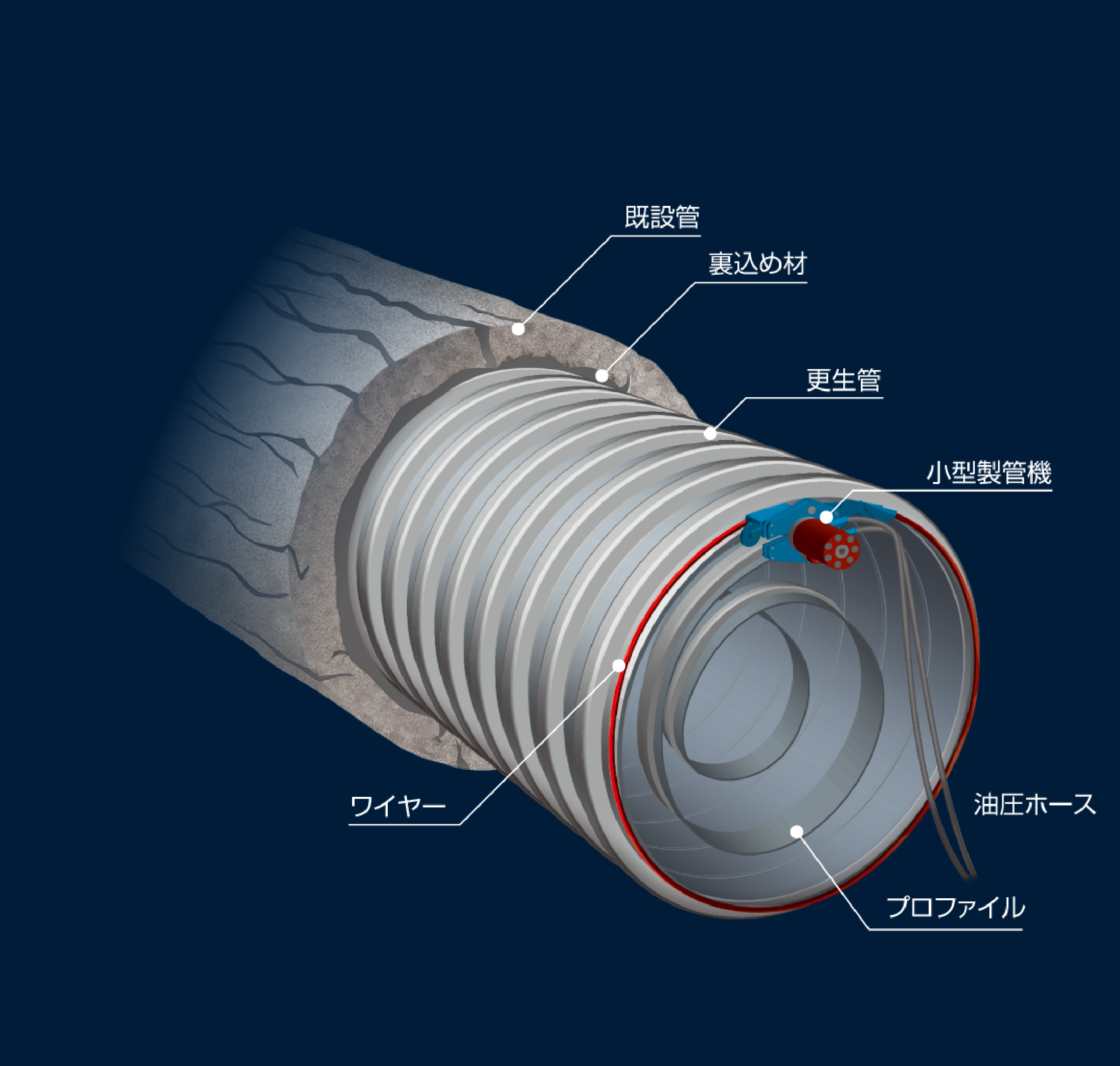

SPR-NX工法とは
従来のSPR工法の特長をそのままに、
施工中の流下阻害を低減し工期短縮が可能な複合管更生工法です。
特長
-
1
断面阻害率が10%以下
徹底した施工機材の小型化により、流下阻害を軽減しました。高水深管きょ、ゲリラ豪雨等による急な水位上昇にも対応できます。
-
2
支保工レス注入
支保工レス注入技術(浮上防止のみ)により、
安全な施工を実現しました。
-
3

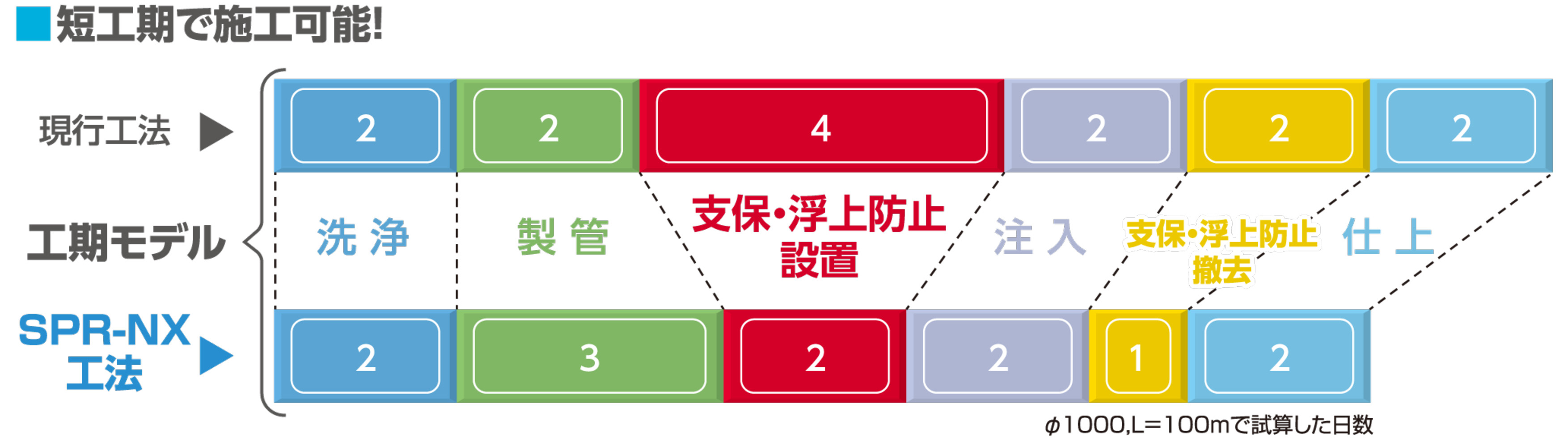

短工期で施工可能！
支保工の設置・撤去期間の削減により工期の短縮を実現
基本仕様
| 管種 | 鉄筋コンクリート管きょ |
|---|---|
| 形状 | 円形 |
| 既設管径（既設管） | φ1000mm～2000mm |
| 曲がり | 屈曲6°以下 |
| 施工可能延長 | 100m |
| 製管時環境 | 水を流下させながら製管可能。 水位は管径の30％以下、流速1.0m/s以下 |

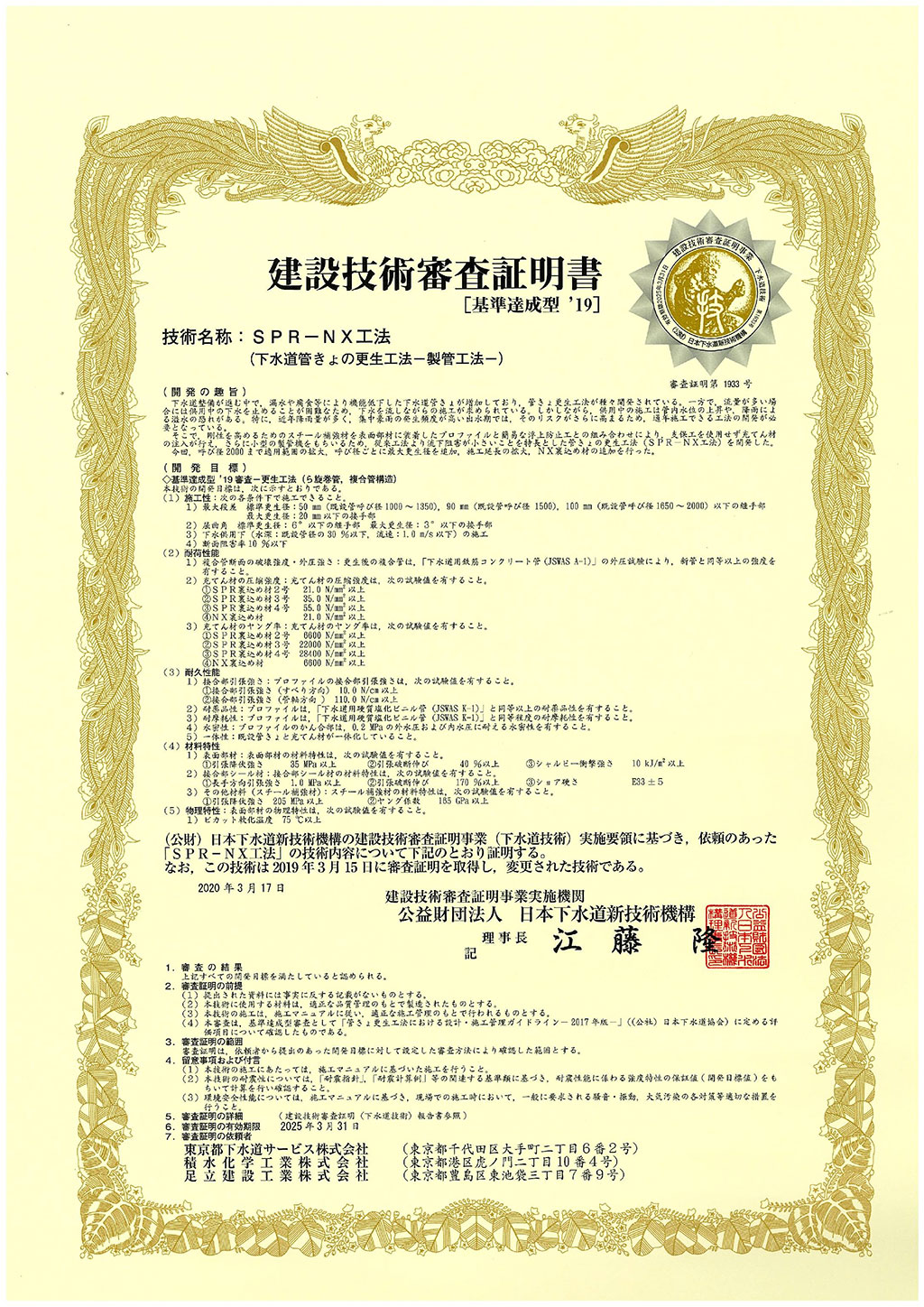

| 建設技術審査証明書 | (公財)日本下水道新技術機構の建設技術審査証明書を取得しています
|
施工手順

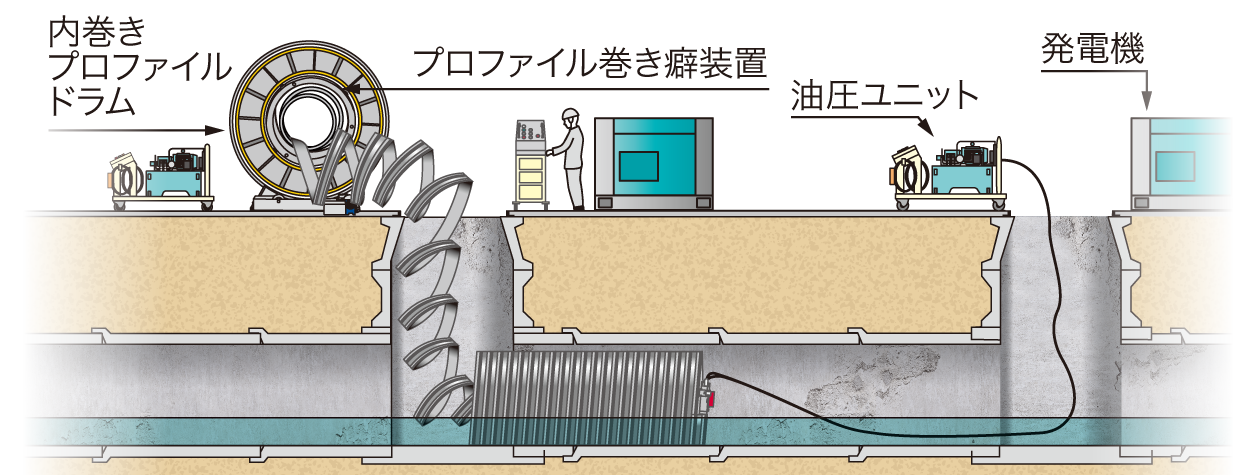

１.製管
- ・プロファイルに巻癖をつけます。

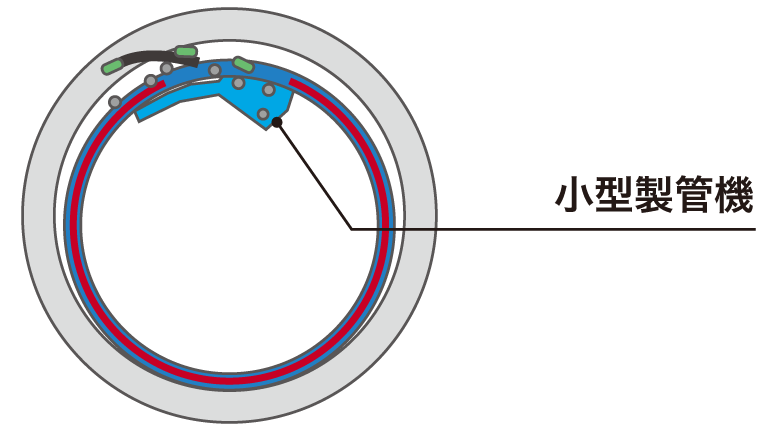

- ・管内の小型製管機へプロファイルを供給し嵌合します。
- ・製管機が更生管を造りながら、前進していきます。

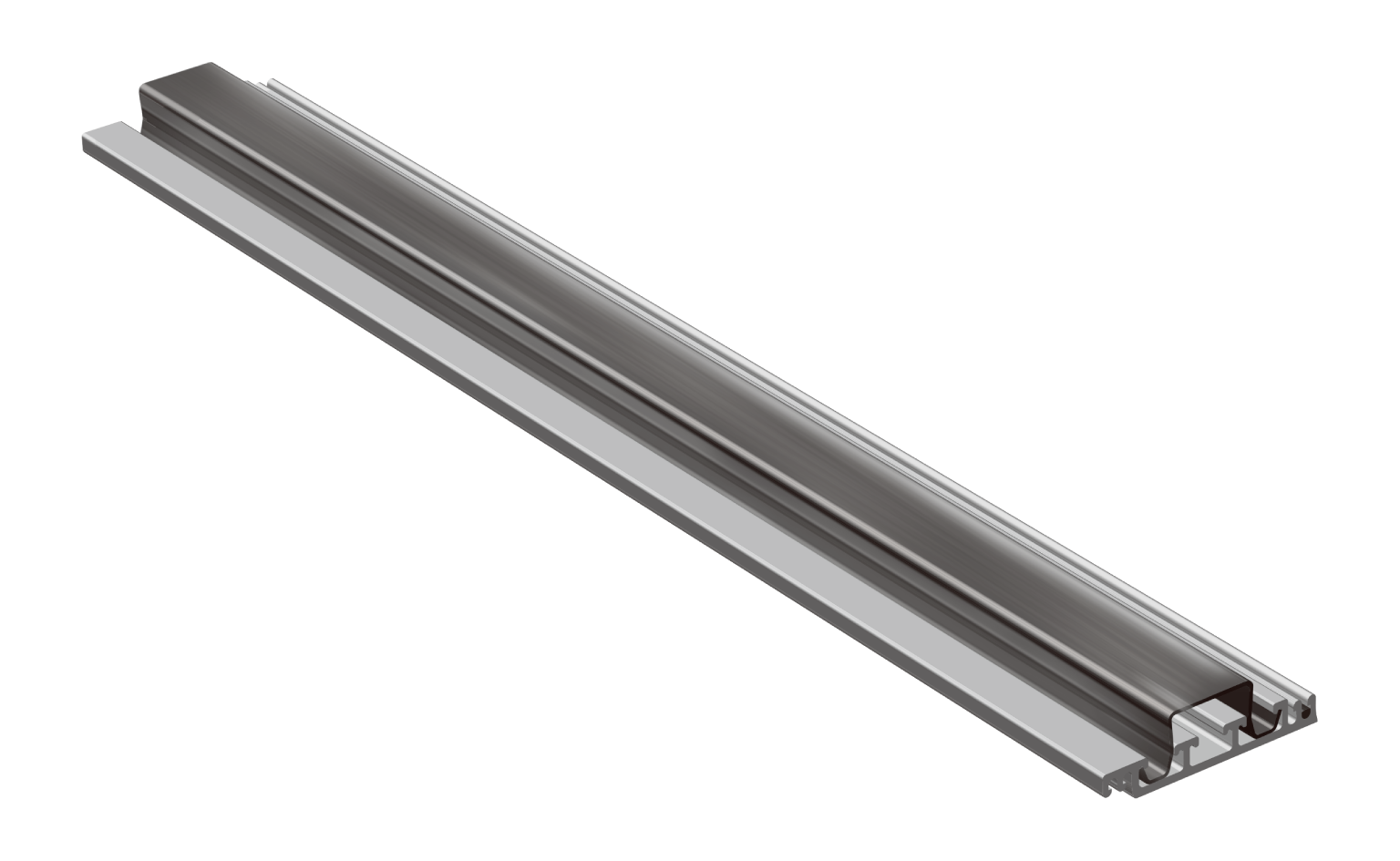

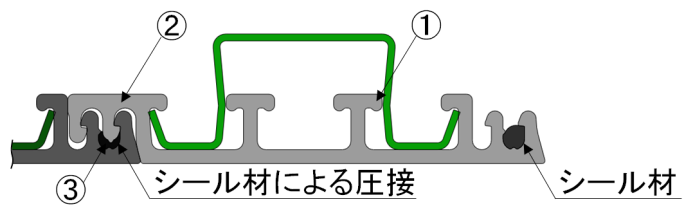

プロファイル
硬質塩化ビニル・スチール補強材・かん合部シール材からなる複合材料であり従来のSPR工法用プロファイルと比べ、スチール量を大きく設定し剛性を確保しています。

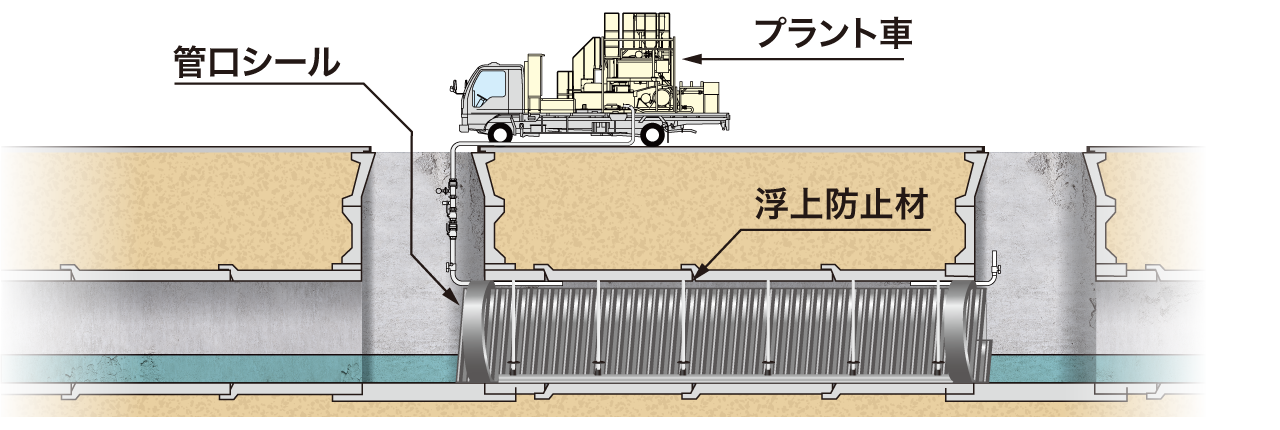

２.支保工レス注入

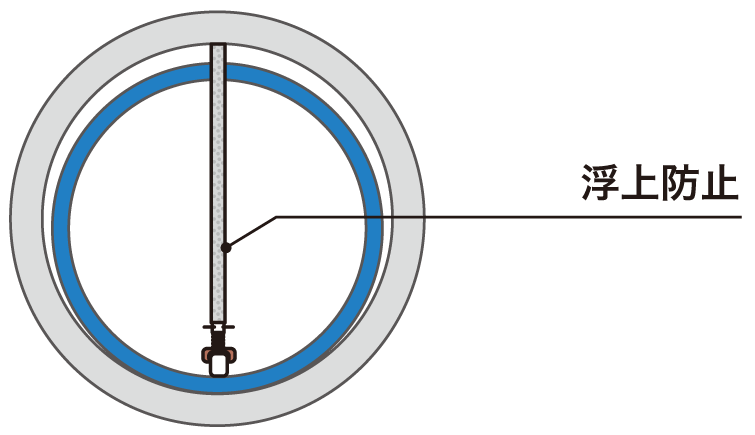

- 浮上防止材を更生管内に設置します。
- 裏込め材を注入します。
- 裏込め材硬化後、浮上防止材を撤去します。
